Los rectificadores industriales convierten la corriente alterna de la red en corriente continua para alimentar cargas en DC y mantener cargado un banco de baterías que las respalda si la red falla. Los inversores hacen el camino inverso: toman la energía de la barra DC y entregan corriente alterna a las cargas que la necesitan. Juntos forman los sistemas de energía en corriente continua de subestaciones, plantas industriales y redes de telecomunicaciones, que Métrica diseña, instala, pone en marcha y mantiene.
Dónde se usan los sistemas en corriente continua#
Los sistemas DC alimentan cargas que deben seguir operando durante una falla de la red, con baterías conectadas directamente a la barra y sin tiempo de transferencia. Los niveles de tensión más habituales son:
- 48 Vdc: equipos de telecomunicaciones, radioenlaces, estaciones base y centrales de comunicaciones.
- 110 Vdc y 125 Vdc: servicios auxiliares de subestaciones y plantas industriales, que alimentan relés de protección, bobinas de apertura y cierre de interruptores y señalización.
- 220 Vdc: servicios auxiliares de instalaciones de mayor tamaño y sistemas de control en plantas de generación e industria pesada.
El banco de baterías asociado se dimensiona según la carga en DC y la autonomía requerida. Las configuraciones de 48, 110 y 220 Vdc se detallan en Bancos de baterías VDC.
Rectificadores tiristorizados para industrias#
Los rectificadores tiristorizados usan un puente de tiristores controlado para regular la tensión y la corriente de salida. Son equipos robustos, de larga vida útil y alta capacidad de sobrecarga, adecuados para ambientes industriales exigentes y para los servicios auxiliares de subestaciones. Suelen trabajar como cargadores de baterías con varios modos de carga, flotación, igualación y carga rápida, y pueden incorporar filtros para reducir el rizado en la salida y los armónicos en la entrada.
Benning, representada por Métrica, fabrica rectificadores y cargadores industriales para estas aplicaciones.
Rectificadores modulares industriales#
Los rectificadores modulares industriales se componen de módulos de potencia conectados en paralelo dentro de un mismo gabinete. Cada módulo puede reemplazarse en caliente, sin detener el sistema, y la capacidad crece agregando módulos a medida que aumenta la carga. Con un módulo adicional al necesario se obtiene redundancia N+1: si uno falla, el resto sostiene la carga.
Son la arquitectura habitual de los rectificadores para telecomunicaciones en 48 Vdc, donde se valoran la densidad de potencia, la eficiencia y la supervisión remota. OmniOn Power fabrica sistemas de energía DC modulares para telecomunicaciones y aplicaciones críticas. Más sobre este sector en Telecomunicaciones.
Inversores industriales#
Los inversores alimentan en corriente alterna, desde la barra DC y sus baterías, cargas como sistemas SCADA, estaciones de ingeniería o equipos de comunicaciones que no admiten corriente continua. En instalaciones que ya cuentan con un sistema DC, un inversor evita instalar una UPS y un banco de baterías separados. CE+T Power fabrica inversores modulares que pueden tomar energía tanto de la red alterna como de la barra DC.

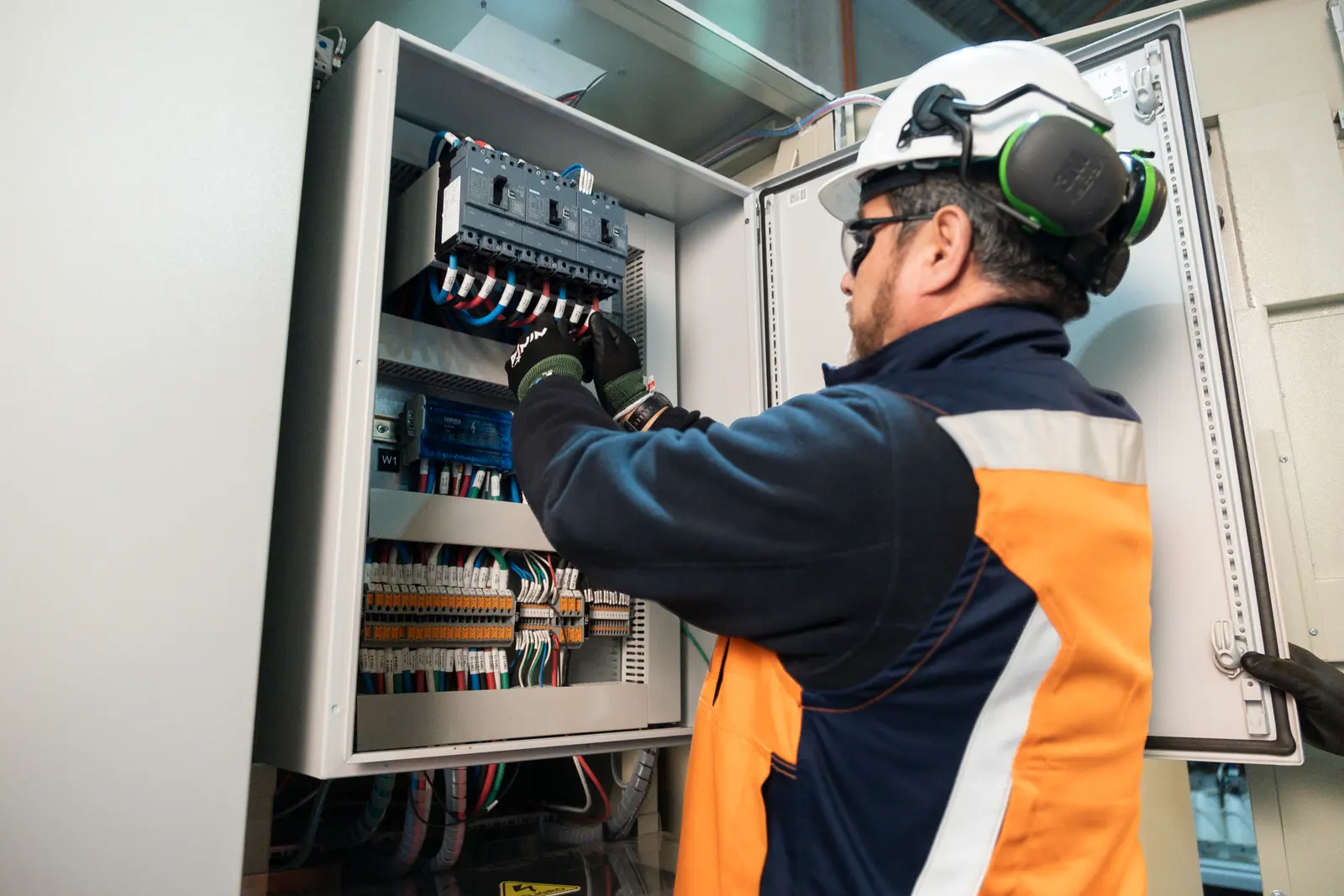

Estos equipos forman parte de la integración de soluciones y componentes que Métrica realiza, junto con los tableros de distribución DC, las protecciones y las baterías industriales para rectificadores.
Preguntas frecuentes#
¿Qué diferencia hay entre un rectificador tiristorizado y uno modular?#
El tiristorizado es un equipo único, robusto y con alta capacidad de sobrecarga, muy usado en subestaciones. El modular reparte la potencia en módulos reemplazables en caliente, crece por etapas y permite redundancia N+1 dentro del mismo gabinete, por lo que es la opción habitual en telecomunicaciones.
¿Qué tensión DC se usa en una subestación?#
Por lo general 110 o 125 Vdc para los servicios auxiliares, aunque algunas instalaciones usan 220 Vdc o 48 Vdc para comunicaciones. La tensión la define la ingeniería del proyecto y los equipos de protección instalados.
¿Qué baterías se usan con un rectificador industrial?#
Habitualmente baterías de plomo-ácido estacionarias, VRLA u OPzS y OPzV, y en algunos casos níquel-cadmio. La elección depende de la temperatura, la vida útil esperada y el mantenimiento disponible; vea Baterías industriales.
¿Cuándo conviene un inversor en lugar de una UPS?#
Cuando la instalación ya tiene un sistema DC con baterías dimensionadas y necesita alimentar algunas cargas en alterna. El inversor aprovecha ese respaldo existente en vez de duplicarlo.
Si necesita dimensionar o renovar un sistema de corriente continua, Métrica puede realizar una evaluación técnica de sus cargas y de su banco de baterías.
